HLT-4000型无线电罗盘原位综合检测仪

2020-01-04 航天蓝西 380

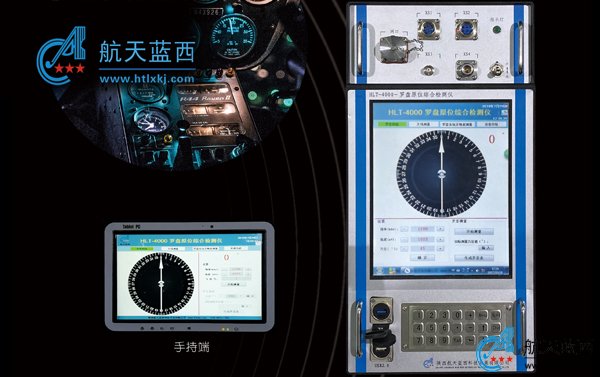

        我公司研制的HLT-4000型无线电罗盘原位综合检测仪(以下简称“检测仪”),主要用于机载无线电罗盘的性能检测。使用该检测仪无需拆卸机载设备即可实现对机载无线电罗盘的原位检查,完成无线电罗盘系统的罗差测试、接收和定向灵敏度测试,罗盘接收机单机原位性能检测,判断系统和单机设备工作是否正常,还可以测量罗盘环形天线性能。
        该检测仪实现对无线电罗盘主要性能的原位检测,独立性强,工作效率高,原位检测更加真实地反映出实际情况,有利于调整系统工作在最佳状态,对提升保障能力和飞行安全具有重大意义。
        机载无线电罗盘是用于测量飞行器相对导航台的方位,连续自动地输出导航角,实现飞行导航的导航设备,是飞机必备的导航设备之一。目前,日常检查和定期维护中,需要离位性能测试检查和推飞机校罗盘罗差,离位测试往往随着离位拆卸和检测次数的增加,线路故障、模块交联等故障将会增多,可靠性下降,有一些检查内容的实施可能影响飞行任务的完成和飞机的完好率。特别是传统的罗差校准是将飞机牵引至专用场地或跑道上,需要牵引车和大量人力辅助,对场地、环境、时间都有严格要求,测量方法繁琐,耗时长、精度差。

产品特点

l  针对机载无线电罗盘的原位测试功能,包括无线电罗盘系统罗差、接收灵敏度、定向灵敏度,罗盘接收机原位性能检测;
l  针对罗盘环形天线L值和Q值测量;
l  使用过程中无需拆卸机上的无线电罗盘接收机,通过天线耦合器进行测试,判断无线电罗盘系统的工作状态;或直接连接被测罗盘接收机检测单机状态。
l  通过各性能指标的检测,可以判断接收机、馈线、天线等(LRU)的故障。
l  使用按键及触屏结合操作,操作方便;设备体积小、携带方便,适合内外场使用。
l  配手持专用设备,支持远程操作,方便用户使用。

技术参数

1 技术指标

信号频率范围:100KHz~1800KHz
信号频率分辨率:0.5KHz
信号模拟角度:0~360°
信号模拟角度分辨率:1°
天线辐射强度:0uV/m~20000 uV/m

2 接口

垂直天线接口:N型或SL16
远程控制接口:串口
用户操作方式:按键与触摸方式结合

3 供电

直流:9V~36V;
交流:220V,50Hz。

4 物理特性

尺寸:  450mm× 220mm×215mm
重量(主机):<11Kg

5 环境条件

工作温度:-40℃~80℃(不包括手持设备)
储存温度:-55℃~85℃
