一．     用途和特点

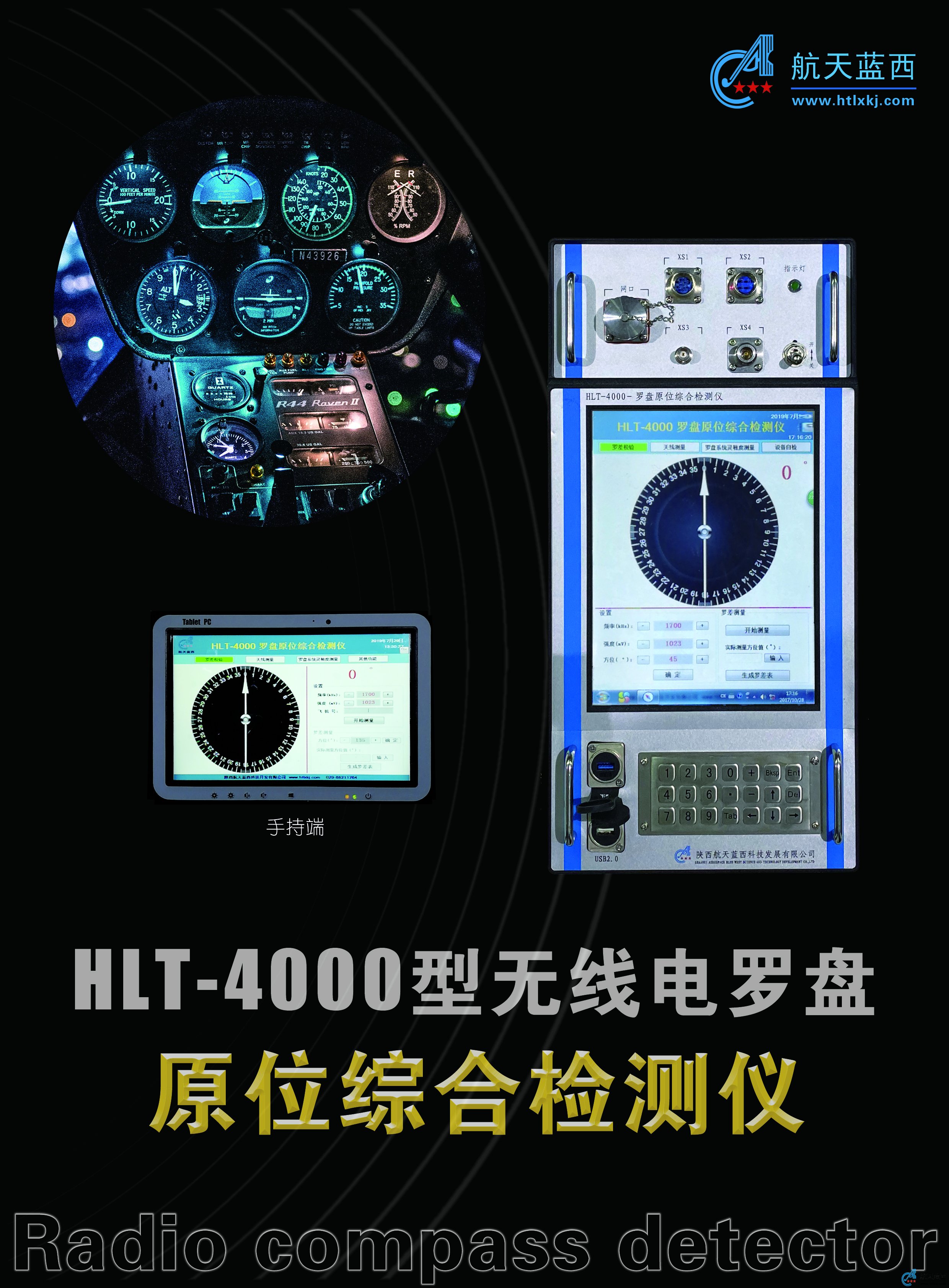

       我公司研制的HLT-4000型无线电罗盘原位综合检测仪（以下简称“检测仪”），主要用于机载无线电罗盘的性能检测。使用该检测仪无需拆卸机载设备即可实现对WL-7型无线电罗盘的原位检查（通过适配接口可应用于其它型号），完成无线电罗盘系统的罗差测试、接收和定向灵敏度测试，罗盘接收机单机原位性能检测，判断系统和单机设备工作是否正常，还可以测量罗盘环形天线性能。
       该检测仪实现对无线电罗盘主要性能的原位检测，独立性强，工作效率高，原位检测更加真实地反映出实际情况，有利于调整系统工作在最佳状态，对提升保障能力和飞行安全具有重大意义。
       机载无线电罗盘是用于测量飞行器相对导航台的方位，连续自动地输出导航角，实现飞行导航的导航设备，是飞机必备的导航设备之一。目前，日常检查和定期维护中，需要离位性能测试检查和推飞机校罗盘罗差，离位测试往往随着离位拆卸和检测次数的增加，线路故障、模块交联等故障将会增多，可靠性下降，有一些检查内容的实施可能影响飞行任务的完成和飞机的完好率。特别是传统的罗差校准是将飞机牵引至专用场地或跑道上，需要牵引车和大量人力辅助，对场地、环境、时间都有严格要求，测量方法繁琐，耗时长、精度差。
       l  针对WL-7型无线电罗盘的原位测试功能，包括无线电罗盘系统罗差、接收灵敏度、定向灵敏度，罗盘接收机原位性能检测；
       l  针对罗盘环形天线L值和Q值测量；
       l  使用过程中无需拆卸机上的无线电罗盘接收机，通过天线耦合器进行测试，判断无线电罗盘系统的工作状态；或直接连接被测罗盘接收机检测单机状态。
       l  通过各性能指标的检测，可以判断接收机、馈线、天线等（LRU）的故障。
       l  使用按键及触屏结合操作，操作方便；设备体积小、携带方便，适合内外场使用。
       l  配手持专用设备，支持远程操作，方便用户使用。

二．     主要技术指标

       2.1 技术指标
       信号频率范围：100KHz～1800KHz
       信号频率分辨率：0.5KHz
       信号模拟角度：0~360°
       信号模拟角度分辨率：1°
       天线辐射强度：0uV/m~20000 uV/m
       2.2 接口
       垂直天线接口：N型或SL16
       远程控制接口：串口
       用户操作方式：按键与触摸方式结合
       2.3 供电
       直流：9V～36V；
       交流：220V,50Hz。
       2.4 物理特性
       尺寸:  450mm× 220mm×215mm
       重量(主机）：<11Kg
       2.5环境条件
       工作温度：-40℃～80℃（不包括手持设备）
       储存温度：-55℃～85℃
